数控开料机操作说明NK260系统

NK260系统-数控开料机简要说明

版本：V1.2

如有不全或需要更新的可直接留言

• 功能按键说明

按键时注意安全

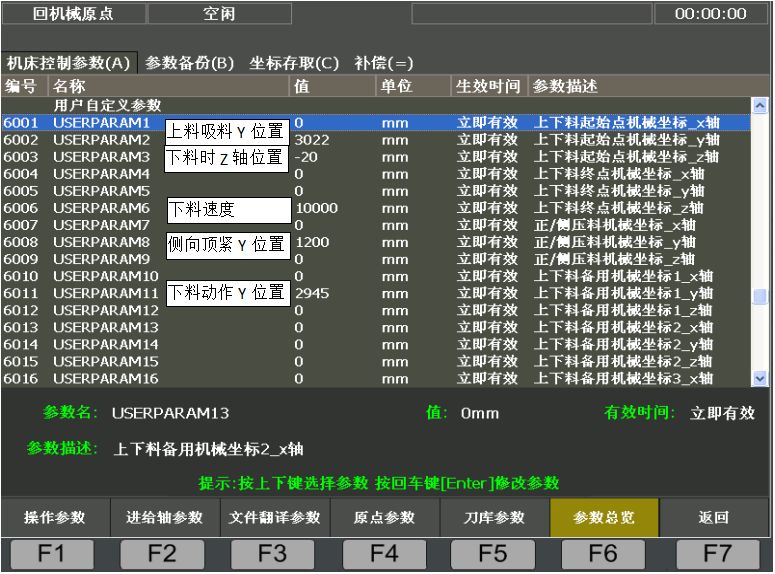

• 自动上下料的参数


上下料机启动的代码为

M100

下料机下料启动代码为

M300   只有下料动作

USERPARAM 9   下料气缸动作时间

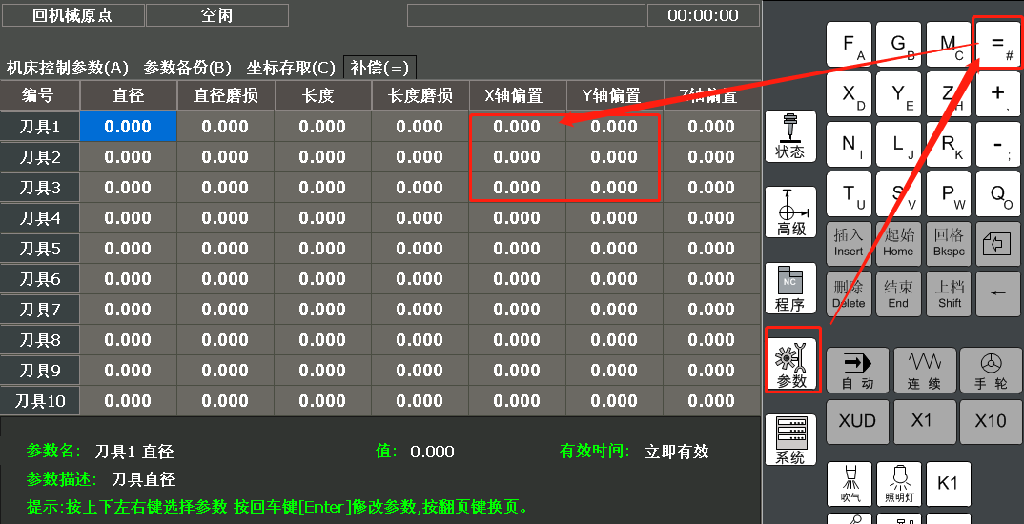

3气缸偏置设定方法

• 现场安装注意

将雕刻机摆正，调试好水平。

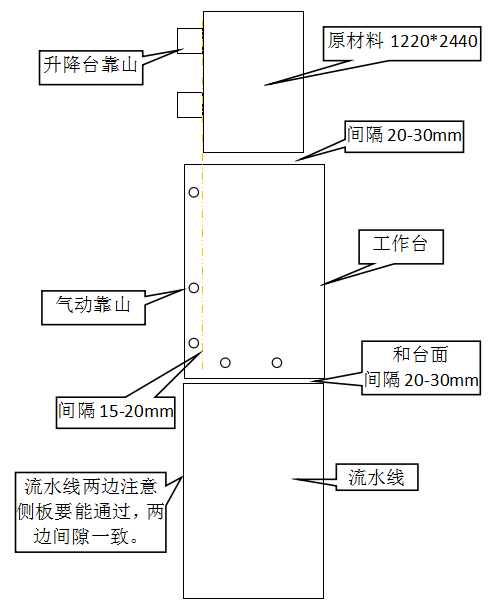

上料部分升降台的靠山，按一下示意图进行固定。

• 对刀


对刀的过程，就是在机床坐标系中确立工件坐标系具体位置的过程。

常用手动对刀方法

第一步选择刀号T1

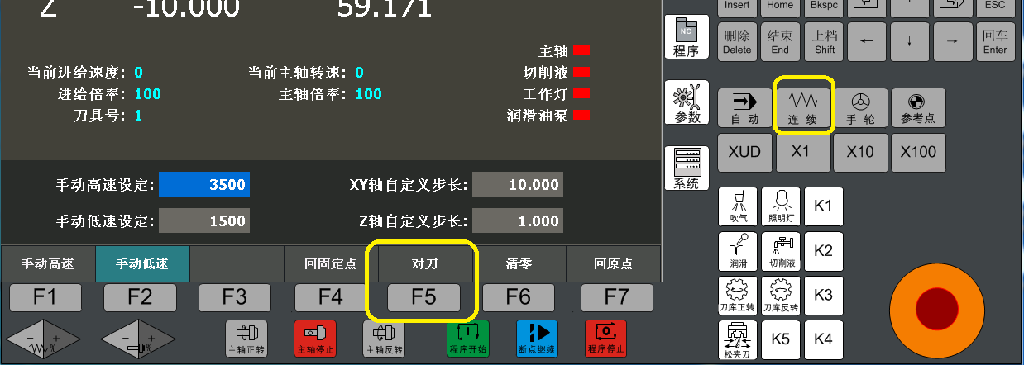

第二步点连续

第三步点对刀

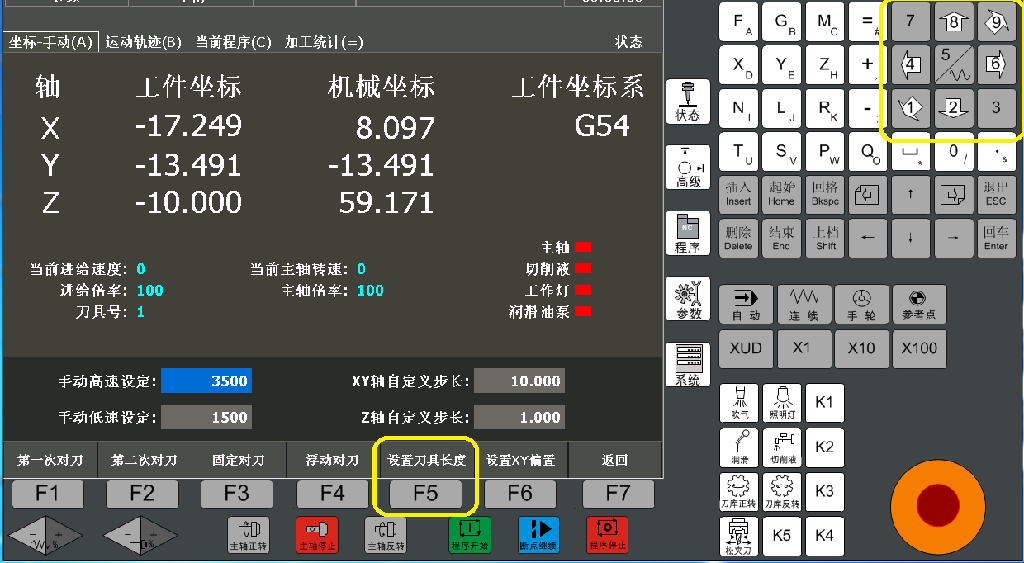

第四步 移动到工件位置并把z轴对到工件表面，按下设置刀具长度完成对刀。

（T1 、T2、T3同方法）

• U盘程序载入

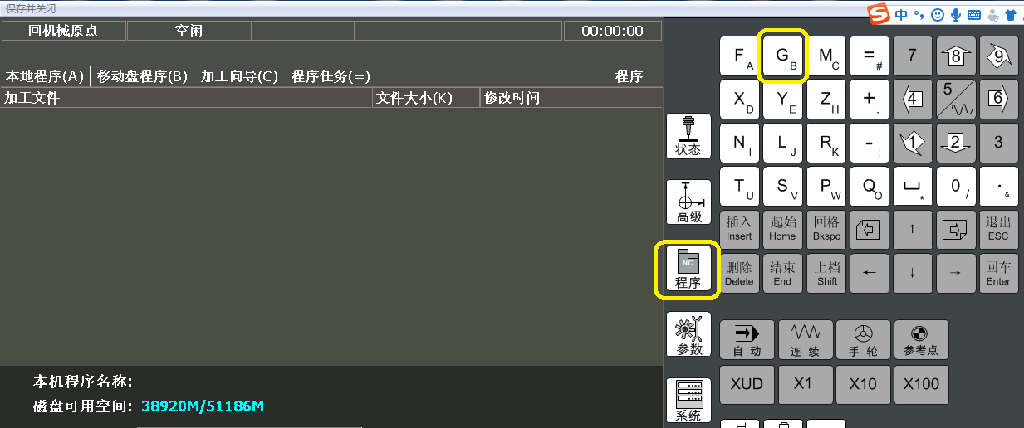

第一步按下程序

第二步按下G按钮

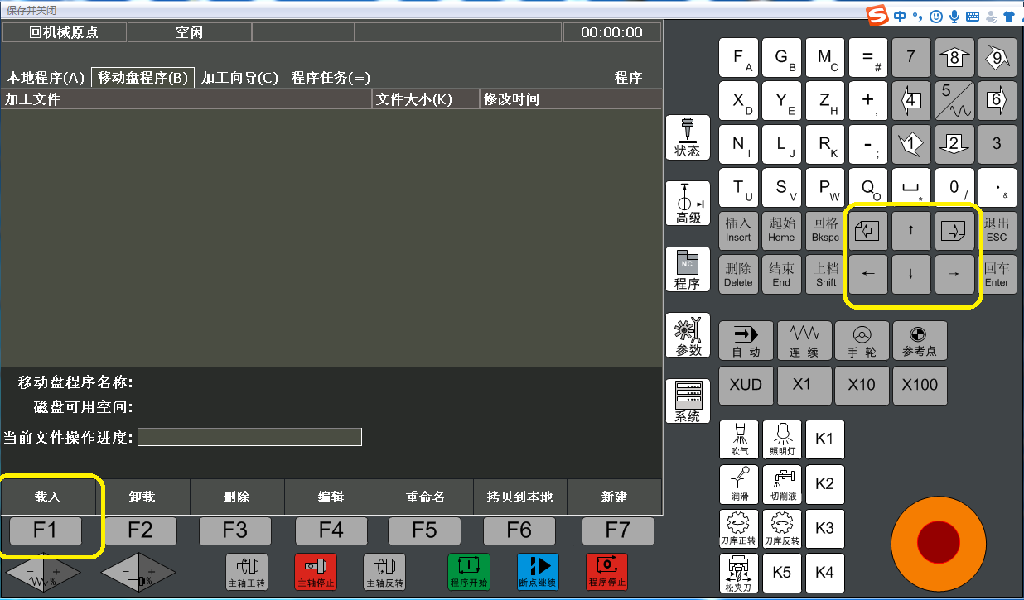

第三步按下方向键选择文件

第四步按F1载入

• 异常处理

  当出现不自动上料的问题检查及应急处理

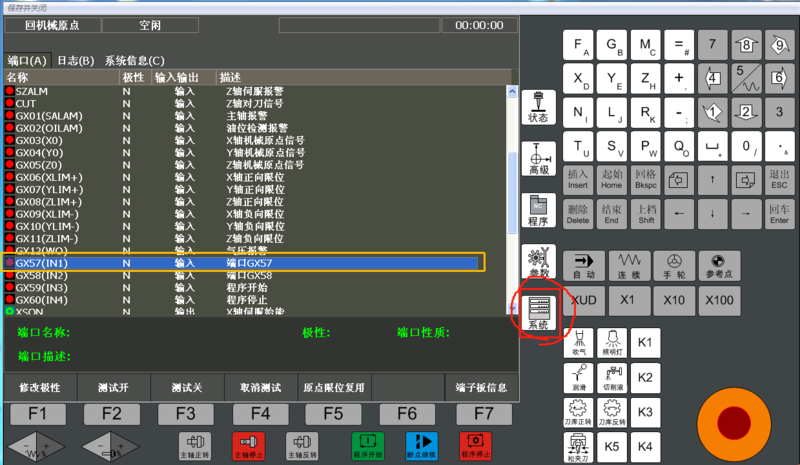

  1、查看GX57端口有没有信号。没有信号，请检查到升降机上的检测开关有异常没。假如有撞坏或其它因素。可按下面应急方式处理。



  2、应急处理：打开柜子，在接线板上找到GX57端口，用跳线将GX57和COM短接。

  在系统中可看到GX57端口亮绿灯即可。
